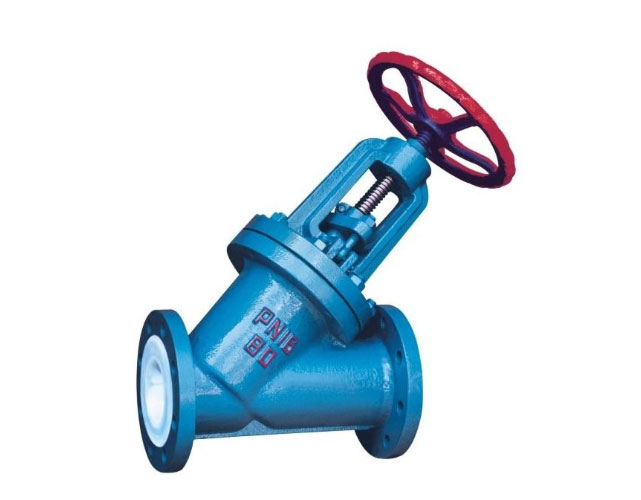

襯氟截止閥（直流式）

http://www.399999.cn/uploadfiles/211.149.195.244/webid348/source/201608/147029193516.jpg

聯系我們 :
固話：0523-87481899
手機：13852635959
分享到：
立即訂購+

簡介

截止閥是指啟閉件（閥瓣）由閥桿帶動并沿閥座中心軸線做升降運動的閥門，是一種常用的截斷閥，主要用來接通或截斷管路中的介質，一般不用于調節流。基本結構有：J41型直通式、J44型直角式、J45型直流式。截止閥具有結構緊湊、啟閉靈活、耐腐蝕性強、行程短的特點，廣泛應用于化工、石油、醫藥、食品、鋼鐵冶煉、造紙、水電、環境保證等腐蝕性嚴重的場合。

襯里材料：FEP、PFA、GXPO等。

驅動方式：手輪、蝸輪、電動、氣動、液動。

產品特性：

◆與閘閥相比，截止閥的結構較簡單，制造與維修都較方便。

◆密封面不易磨損、擦傷，密封性較好、壽命長。

◆啟閉時閥瓣行程較小，啟閉時間較短、閥門高度較小。

◆閥瓣與閥桿設計為一體結構，結構緊湊，使用安全。

◆截止閥有三種結構形式：直通式、直流式、角式，其中直通式最為常用，角式可以安裝在管路系統的拐角處，直流式流阻是截止閥中最小的。

◆可根據用戶需求配置氣動、電動裝置，滿足遙控和程控的需要。

◆更換零件襯里材料可適用各種介質。

直流式襯氟截止閥相關產品：襯四氟蝶閥襯四氟膨脹節襯氟電動球閥

基本信息

設計與制造符合中國國家標準

基本結構形式：直通式、直流式

公稱壓力 PNl.0～2.5MPa

公稱通徑 DNl5～350mm

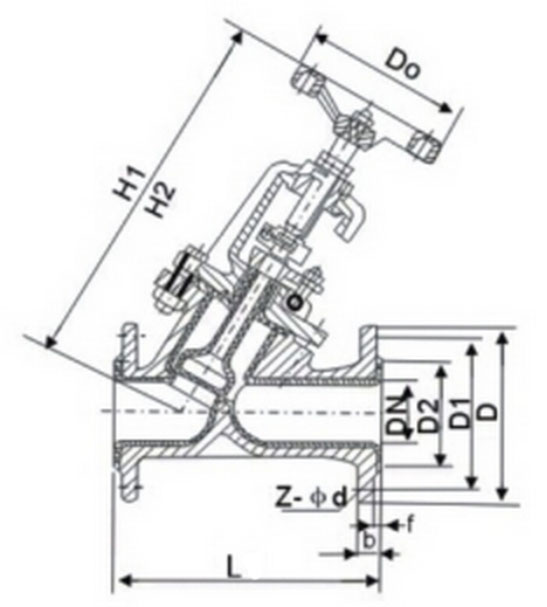

結構圖

連接尺寸表

PN :1.6Mpa

DN	L	D	D1	D2	f	b	Z-d	D0	H1	H2	W（Kg）
15	130	95	65	43	3	14	4-14	100	180	195	7
20	150	105	75	50	3	14	4-14	100	215	235	8
25	160	115	85	60	3	16	4-14	120	220	245	9
32	180	135	100	68	3	18	4-18	140	250	275	11
40	200	145	110	80	3	18	4-18	160	283	315	15
50	230	160	125	100	3	20	4-18	180	316	360	18
65	290	180	145	115	3.5	20	4-18	200	353	408	26
80	310	195	160	130	3.5	22	8-18	240	457	505	35
100	350	215	180	150	4	24	8-18	280	480	566	48
125	400	245	210	180	4	26	8-18	320	540	650	65
150	480	280	240	210	4	28	8-23	360	605	740	95
200	600	335	295	260	5	32	12-18	400	650	800	150
250	730	405	355	319	5	36	12-26	450	680	870	235
300	850	460	410	370	6	40	12-26	500	770	1050	350
