概 述

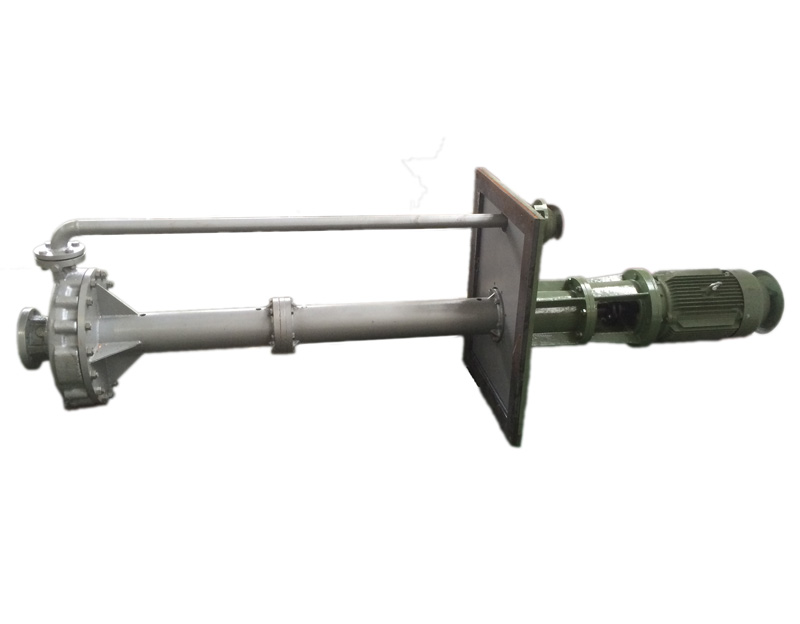

FY系列液下泵是本單位在傳統耐腐蝕液下泵基礎上，融合公司同類產品的先進技術，經改進設計而生產的新型泵；該泵取消了其他液下泵普遍采用的機械密封和選用了獨特結構的葉輪，使泵高效節能、無泄漏、壽命特長，從而廣泛應用于石油、化工、制藥、造紙、冶金、污水處理等行業。

使用溫度：-50°C ~ 150° C

流    量：1.4m³/h ~ 2390m³/h

揚    程：4m ~ 132m

設計特點

1．泵為立式液下泵，外形美觀，直接安裝在被輸送介質的儲存器上，無額外占地面積，從而降低了基建投入。

2．取消了機械密封，解決了其他液下泵因機械密封容易磨損而須經常維修的煩惱，節約了泵的運行成本，提高了工作效率。

3．采用了獨特的離心式雙平衡葉輪，供輸送不含固體顆粒等清潔的介質，振動噪音特低，效率高；采用開式雙平衡葉輪，供輸送不清潔帶有固體顆粒及短纖維的液體，運行平穩、不堵塞。

用 途

適于化工、石油、石油化工、冶金、輕工、印染、制藥、環保、海水淡化、海上采油、造紙、食品等工業部門輸送不含固體顆粒的有機或無機化工介質、石油產品及腐蝕性的液體。

型號意義

50FY(HY)-25A

50——泵吸入口直徑

FY——不銹鋼立式液下泵代號

HY——鑄鐵立式液下泵代號

25——標準轉速下、葉輪未切割時額定揚程

A——葉輪切割順序

性能參數表

說明：

1、大于等于200KW電機根據用戶要求可以選擇380V、6KV、10KV電機，具體型號根據用戶要求選擇。

2、表中電機型號僅供參考，用戶可以根據要求選擇同等功率的電機，電機可以是防爆或不防爆的。

結構示意圖
