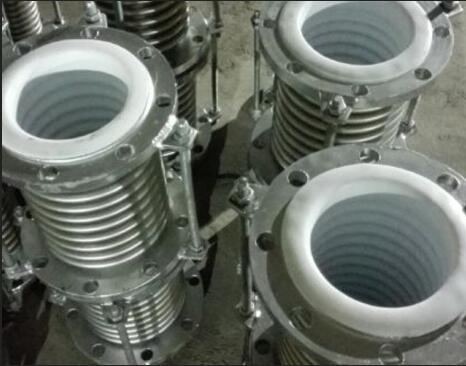

橫向型補償器是襯四氟補償器中的一種，每種不同類型的襯四氟補償器對于管架設計的要求都是不一樣的，那么這里我們要給大家說說的是橫向型補償器對管架設計的要求。

對管架設計的要求：
1、 裝在管道彎頭附近的橫向型補償器，兩端各高一導向支座，其中一個宜是平面導向管座，其上、下活動間隙按下式計算： ε-活動間隙； L-補償器有效長度； △Y-管段熱膨脹量； △X-不包括L長度在內的垂直管段的熱膨脹量。

2 、補償器兩側的導向支座應接近補償器，支座的型式應使補償器能定向運動。

除了有橫向型補償器，其他的還包括有通用型補償器，角向型補償器，軸向型補償器等多種類型的襯四氟補償器，它們對管架的設計要求都有所不同，我們會在后面的文章給大家一一介紹。
